FI-3000 FiberInspector Pro でMPO検査もかんたんに!

2021.12.15

FI-3000 FiberInspector Pro とは?

FI-3000 FiberInspector Pro はMPO ファイバー・トランクのテストを簡単かつ効率的に行うことのできるテスターで、数々の幅広い機能を備えています。
マルチ・カメラ設計によってライブ・ビューが瞬時に表示され、簡単なタッチスクリーン操作でトランク全体から個々の端面までをリアルタイムで確認でき、わずか数秒で自動テストの合否結果をスマートフォンで保存、テキスト・メッセージや電子メールで共有したり、事実上の業界標準の LinkWare プラットフォームを使って、メタル/光ファイバー配線の損失、OTDR 測定結果、端面の画像などの完壁なプロジェクト・レポートの保存が可能です。

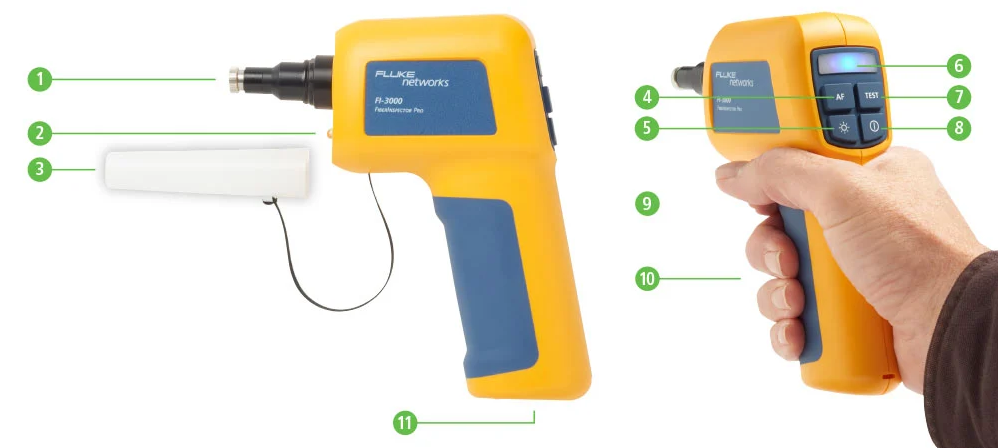

1.交換可能なチップは 8、12、16 UPC または APC コネクターをサポートします
2.暗い場所や配線の密集したパッチ・パネル用の PortBrigh 照明
3.吊り紐付き保護カバー
4.オートフォーカス制御
5.PortBright オン/オフ
6.オプションの合否結果と Wi-Fi 接続を示す LED
7.Versiv やスマートフォンを使わずに自動テストを開始
8.バッテリーを節約する自動オフ機能
9.ケーブルやポートの検査を簡単に行える、人間工学に基づいた設計
10.現場での常時使用に適した頑丈な設計
11.リチウムイオン電池の充電、および Versiv 接続用 USB ポート

特長

瞬時にリアルタイム画像を提供する、オートフォーカスおよびオートセンタリングのライブ・ビュー機能

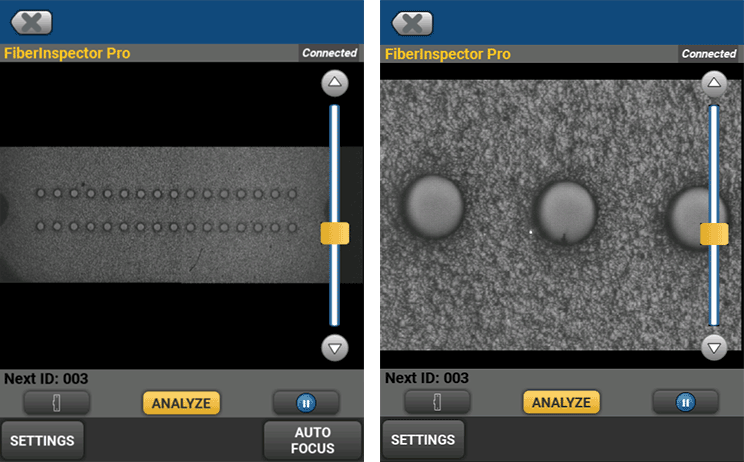

コネクターを FI-3000 に接続し、オートフォーカス・ボタンをタッチすると、ライブ・ビュー機能によって光ファイバー端面のライブ・ビューが瞬時に表示されます。セットアップや処理の時間を要しません。
デュアルカメラにより、単芯ファイバーまたは端面全体の共通の統合された画像が得られます。
簡単なジェスチャー操作で対象部分を拡大したり、コネクター全体の横移動表示ができるほか、特定のファイバー画像をタップするだけで詳細表示ができます。

端面の自動合否テストを数秒で実行(任意試験)

ファイバー・リンクと MPO 接続の手動検査は時間がかかり、人的ミスを引き起こす可能性があります。コネクター上の複数のファイバー端面をすべて手動で追跡するのは困難です。
FiberInspector Ultra MPO/単芯両用コネクター検査カメラのオートテスト・モードは、コネクター上のすべてのファイバー端面を検査し、IEC 61300-3-35 業界規格に基づく評価を行います。
1 本のファイバー当たり 2 秒未満で合否結果を表示します。ジェスチャー操作によるユーザー・インターフェースを介して、要約ビューと詳細ビューの切り替えを簡単に行えます。

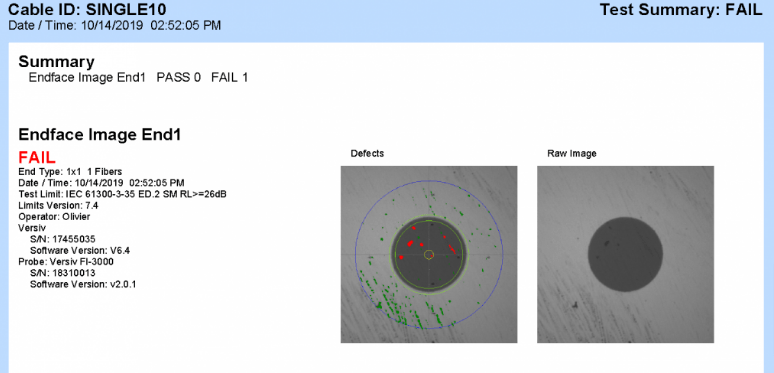

端面が不合格になった場合、FiberInspector は不合格になったファイバーを示して、不合格の原因となった領域を強調表示します。(汚れ、へこみ、欠け、擦り傷)をハイライト表示します。
不合格の原因を把握することで、必要なクリーニングの種類を判断したり、または損傷の激しい修復不可能なコネクターを見極めたりすることができます。

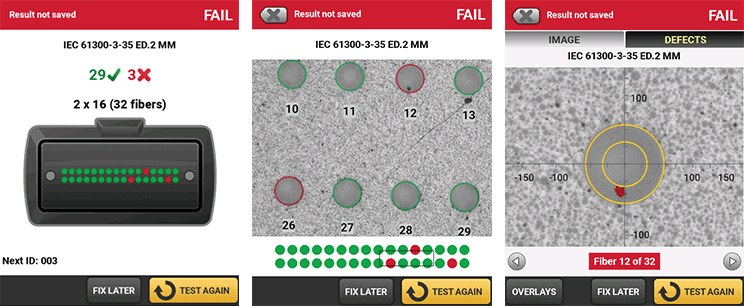

要約ビュー(左)から端面画像(中央)へとシームレスに切り替え、ジェスチャー操作によるインターフェースを使って個々のファイバーを拡大し(右)、コネクター全体を横切って表示できます。
個々のファイバーにはラベルが付いているため、簡単に識別できます。
選択した規格に基づいて、不合格は赤、合格は緑で示されます。

軽量、人間工学に基づいた設計、ホルスター付き

FI-3000 独自の設計により、バルクヘッドとトランク・ケーブルの両方を簡単に検査できます。
コンパクトな軽量 (326 g) 設計であるため、1 日中使っても疲れません。内蔵の PortBright 照明を使うと、薄暗いデータ・センターの配線の密集したパッチ・パネルや暗い配線用ボックスでも正しいポートを簡単に見つけることができます。
すべての FI-3000 モデルにはホルスターが付属しており、カメラを簡単に出し入れしたり、検査チップや Quick Clean クリーナーを便利に収納できます。

iOS および Android アプリで簡単にデータを共有

小規模なジョブや簡単な検査を行う場合は、Wi-Fi を介して FI-3000 を iOS または Android 機器に接続することもできます。
FiberInspector アプリ (FI-IN) を使うと、オプションの合否結果を簡単に確認できるだけでなく、FI-3000 をコントロールして、ライブ・ビューで各端面を拡大/縮小したり、端面全体を横移動表示したりすることができます。

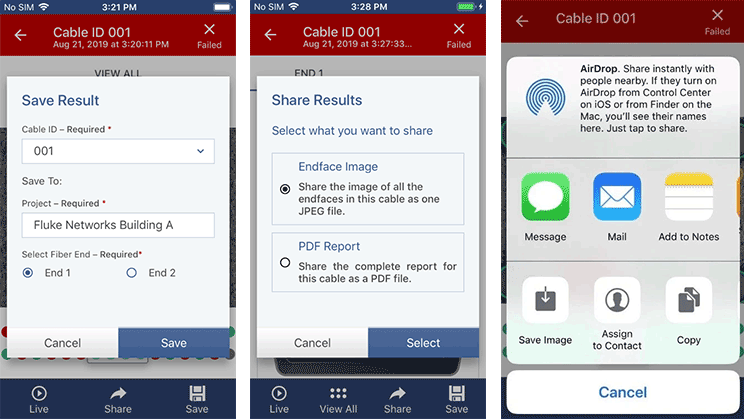

また FI-IN では、結果に名前を付けて機器に保存したり、画像や PDF レポートをチームに送信して、素早く簡単に共同作業を行えます。

結果をスマートフォンに保存したり、他の人と共有したりできます。

詳細なレポート

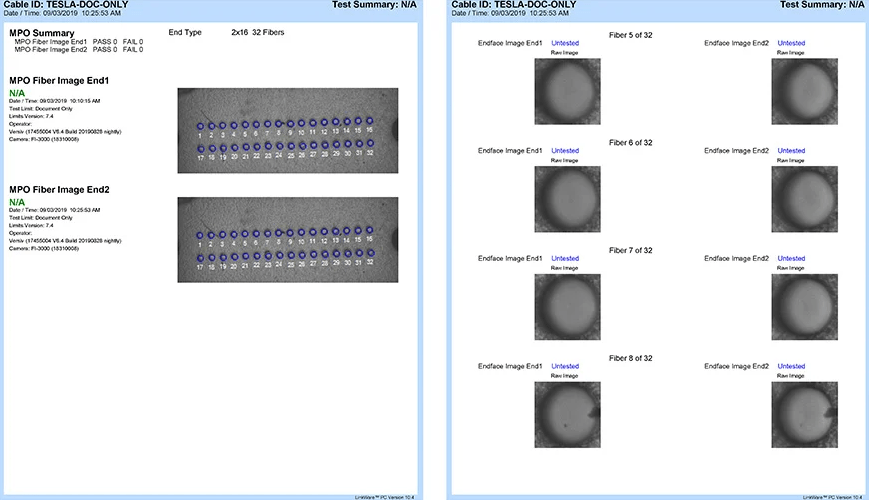

スマートフォンまたは Versivテスターから詳細な PDF レポートを生成できます。
Versiv と LinkWare PC は、ティア1(損失)およびティア2(OTDR)テストを含むレポートの統合化にも対応しています。




要約レポートまたは詳細レポートを利用できます。

Versiv とLinkWare PC の統合により、プロジェクト管理とレポート作成を行えます

新規敷設またはアップグレードで複数の MPO コネクターを用いたファイバー・リンク、カセット、またはアレイ・ケーブルを設置する場合、FI-3000 を Versiv ケーブル配線認証システムと統合稼働させることで、エラーのないプロジェクト管理とレポート作成を迅速に実施できます。
Versiv の ProjX(プロジェックス)管理システムを使うと各作業におけるケーブルの種類、ID 番号、必要なテスト、リミット値などについての定義ができます。技術者は同じプラットフォームを使って損失(ティア 1)、OTDR(ティア 2)測定と検査を行えるため、トレーニング費用の削減、エラーの低減につながります。
FI-3000 は USB ケーブルを使って Versiv に接続できます。

Versiv は大型の高解像度ディスプレイを備えているため、結果を明瞭に確認できます。
ジェスチャー操作の Taptive 画面で、全体を横移動表示したり、ライブ・ビュー画像を拡大/縮小したりすることができます。

Versiv メインフレームと使用している FI-3000 カメラも、ケーブル配線システムのドキュメント作成における事実上の業界標準である LinkWare PC と使用できます。
LinkWare PC を使うと、ティア 1/ティア 2 テストおよび検査結果を 1 つのレポートにまとめて、システムのすべてのリンクを完全にドキュメント化できます。
クラウド・ベース・バージョンの LinkWare Live を使うと、スマートフォンや PC でジョブの進捗状況を追跡して、顧客と簡単に結果を共有できます。

非ワイヤレスオプション
FI2-7300-NW は、ワイヤレス対応デバイスが使用できないセキュアーな施設での単芯ファイバーまたは MPO 接続のテスト機能をユーザーに提供します。このキットは FI2-7300 と同じ構成ですが、Wi-Fi は無効になっています。

ファイバー端面検査の完璧なソリューション
FI-3000 Fiberinspector Ultra MPO/単芯両用コネクター検査カメラ キットには、ほぼすべてのタイプのファイバーをテストするために必要なすべてが装備されています。

・USB および Wi-Fi コミュニケーションを搭載した、人間工学に基づいた頑丈なFI-3000 端面検査カメラ
・12/24 UPC および 12/24 APC コネクターの MPO に関するヒント
・単芯ファイバー用アダプター

FI2-7300 Fiberinspector Ultra MPO/単芯両用コネクター端面検査カメラは、Versivメインフレームを FI-3000 に追加しています。

あらゆるニーズに対応したチップ

FI-3000 には 12/24 UPC および 12/24 APC 端面を検査するためのチップが付属しています。16/32 UPC 構成にはアクセサリー・チップを利用できます。
MPO の場合と同様に、FI-3000 のオートフォーカス、オートセンタリング、自動評価、ライブ・ビュー機能は単芯ファイバー検査にも使用できます。LC、SC、1.25 mm、2.5 mm、および E2000 に対応したオプションのチップを利用できます。

あなたのニーズにフィットする複数のプラットフォーム

FiberInspector Ultra MPO/単芯両用コネクター端面検査カメラには2つのモデルがあります。

FI-3000 FiberInspector Ultra MPO/単芯両用コネクター端面検査カメラ
Versiv ケーブリング認証システムとモバイル・デバイスの両方で使えます。

FI2-7300 FiberInspector Ultra MPO/単芯両用コネクター端面検査カメラ・キット
FI-3000 カメラとVersiv 2メインフレームが含まれています。
Wi-Fi 機能搭載型の FI2-7300、または機能は同じだが WiFi 機能がない FI2-7300-NW があります。

さらに詳しくお知りになりたい方は

「FI-3000 FiberInspector Pro MPO 検査カメラ シリーズ」に関するご質問や、ご注文/お見積をご希望のお客様は、下記のお問い合わせフォームより、件名「03.商品に関するお問い合わせ」をご選択の上、ご連絡ください。
お問い合わせ内容を確認後、弊社担当営業よりご連絡差し上げます。
