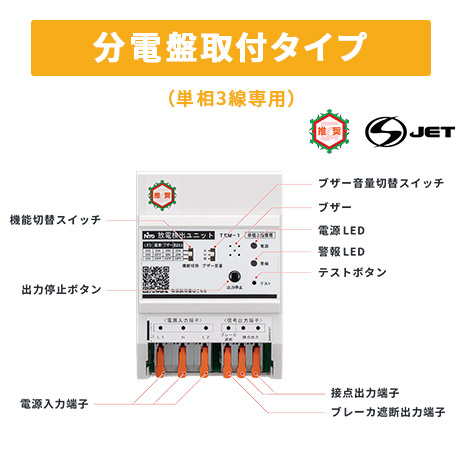

TEM-1A
スパーテクト(単相3線専用)

! ご購入前に必ずご確認ください

1. 本製品の特性と注意事項

• ・単相３線式専用となります。単相２線式、三相３線式の回路では使用できません。
• ・電気器具と可燃物の接触などによる火災は検出できません。
• ・ねじの締め付け不具合による施工不良や電気の使い過ぎなどによる発熱は検出できません。

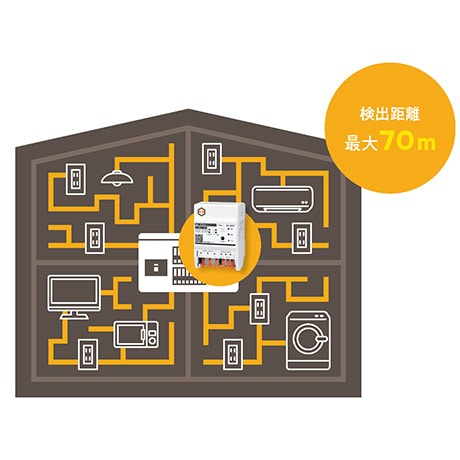

• ・使用環境（負荷・回路数など）によっては放電ノイズが減衰し、検出距離が短くなるおそれがあります。
• ・雷サージ対応電源タップやノイズフィルタ付電源タップなどが使用された回路は、検出距離が短くなるおそれがあります。
• ・火花放電により発生するノイズを検出する製品のため、類似の高周波ノイズが発生する環境では誤検出する可能性があります。
• ・アパート、マンションへ設置した場合、隣家のノイズを検出する可能性があります。
• ・ブレーカがサーキットブレーカの場合は、ブレーカ遮断機能は使用できません。
• ・火花放電の発生状況をお知らせするLED表示は、検出した火花放電ノイズをもとに推定結果を表示します。環境や条件により実際の状態と異なる場合があります。

2. 設置・施工について

• ・設置作業は有資格者（電気工事士）に依頼する必要があります。
• ・本製品の取付用部品は付属していないため、別途ご用意ください。
• ・本製品を設置する分電盤内に、本製品の設置スペースが確保できるかを事前にご確認ください。
• ・火花放電を検知した際にブレーカ遮断をさせる場合、主幹ブレーカが漏電ブレーカであることをご確認ください。サーキットブレーカの場合は、漏電ブレーカに交換する必要があります。（感度電流200mA以下の漏電ブレーカ（時延形には未対応）をご使用ください。）

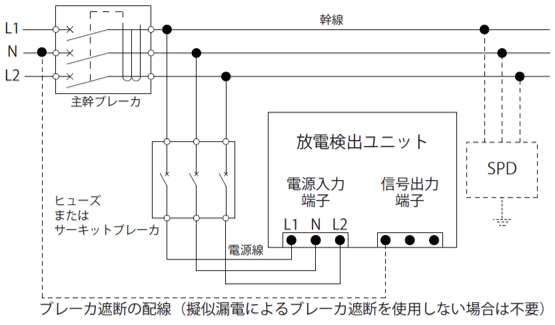

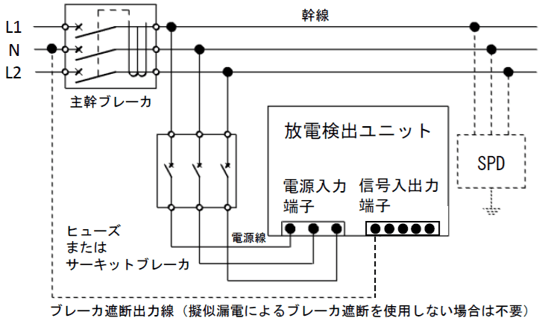

• ・本製品を設置する分電盤内の主幹ブレーカ2次側に、本製品への電源供給用に分岐ブレーカの空き（余り）があるかをご確認ください。無い場合は、電源送り端子または主幹ブレーカの2次側より電源線を引出し、保護用のヒューズ（3A）またはブレーカ（定格電流15A）を挿入したうえで本製品への電源接続を行う必要があります。
  ＜推奨品＞

  ・管形ヒューズ（消弧剤入り） AC250V 3A B種 普通溶断型 直径6.3×30mm
  ・協約形サーキットブレーカ NX53 3P 15A、NE53CX 3P 15A（日東工業㈱製）
