商品名・型番をクリックいただくと、
商品詳細へ移動します。

工具
Cat5E
Cat6
Cat6A

モジュラープラグ

工具	Cat5E	Cat6	Cat6A
かんたん成端プラグ	FP6X88MTG 適合外被覆5.08-8.38㎜(AWG22-26)
補助工具	EGJT-1または EGPT
かんたん成端シールドプラグ	FPS6X88MTG 適合外被覆5.8-9.0㎜(AWG22-26)
補助工具	EGJT-1または EGPT
かんたん成端シールドプラグアングル型	FPUD6X88MTG 適合外被覆5.08-8.38㎜(AWG22-26)
補助工具	EGPT
プラグ	MP588-C（-L,-M) 適合外被覆4.83-6.35㎜(AWG24-26)	SP688E-C 適合外被覆5.72-6.35㎜(AWG23-24)	SP6X88-C 適合外被覆6.6-8.0㎜（AWG23-24 単線のみ）
補助工具	不要	CSPT
圧着工具	MPT5-8AS
シールドプラグ	MPS588-C 適合外被覆5.33-6.35㎜(AWG24-26）	SPS688-C 適合外被覆5.72-6.35㎜（AWG24-26）	SPS6X88-C 適合外被覆6.4-7.2㎜（AWG23-24）
補助工具	不要	CSPT
圧着工具	MPT5-8AS
細径プラグ	MP528-C（-M）適合外被覆3.51-4.11㎜（AWG28） MP530-C（-M）適合外被覆3.1-3.3㎜（AWG30 撚線のみ)	SP628-C 適合外被覆3.5-4.8㎜（AWG28) SP630-C 適合外被覆3.1-3.3㎜（AWG30　撚線のみ）	SP6X88SD-C 適合外被覆5.59-6.35㎜（AWG26）
補助工具	SGPT		CSPT
圧着工具	MPT5-8AS
細径シールドプラグ			SPS6X28-C 適合外被覆4.5-4.9㎜（AWG28）
補助工具			SGPT
圧着工具	MPT5-8AS

モジュラージャック

※商品名の●には各シリーズの数字が入ります。

工具	Cat5E	Cat6	Cat6A
ジャック（TGシリーズ） H=シャッター付	CJ(H)5E88TG□□ 適合外被覆5.08-8.38㎜（AWG22-26）	CJ(H)688TG□□ 適合外被覆5.08-8.38㎜（AWG22-26）	CJ(H)6X88TG□□ 適合外被覆5.08-8.38㎜（AWG22-26）
補助工具	EGJT-1 （EGJTも使用可能）
ジャック（TPシリーズ）	CJ588□□Y 適合外被覆5.08-6.35㎜（AWG22-24単線のみ）	CJ688TG□□ 適合外被覆5.08-8.38㎜（AWG22-24）
補助工具	CJT （プライヤー可）	CGJT
細径ジャック	CJT5E88TG□□ 適合外被覆3.05-4.69㎜（AWG30単線/AWG28）	CJT688TG□□ 適合外被覆3.05-4.69㎜（AWG30単線/AWG28）	CJT6X88TG□□ 適合外被覆3.05-4.69㎜（AWG30単線/AWG28）
補助工具	EGJT-1 （EGJTも使用可能）

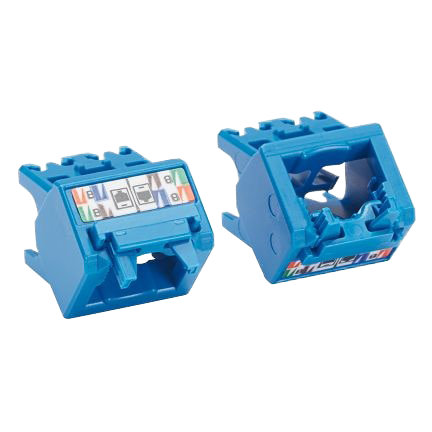

左右45度アングルジャック	CJLRCAP□□-X 適合外被覆5.08-8.38㎜（AWG22-26）	CJ688TG□□ 適合外被覆5.08-8.38㎜（AWG22-24） CJLRCAP□□-x 適合外被覆5.08-8.38㎜（AWG22-26）	CJLR6X88TG□□ 適合外被覆5.08-8.38㎜（AWG22-26）
補助工具	TGSJT
上下45度アングルジャック	CJUDCAP□□-X 適合外被覆5.08-8.38㎜（AWG22-26）	CJ688TG□□ 適合外被覆5.08-8.38㎜（AWG22-24） CJUDCAP□□-x 適合外被覆5.08-8.38㎜（AWG22-26）	CJUD6X88TG□□ 適合外被覆5.08-8.38㎜（AWG22-26）
補助工具	TGSJT
左右90度アングルキャップ	CJLRCAP□□-x 適合外被覆5.08-8.38㎜（AWG22-26）
補助工具	EGJT-1
シールドジャック	CJS(H)5E88TGY 適合外被覆5.08-8.38㎜（AWG22-26）	CJS(H)688TG□□Y 適合外被覆5.08-8.38㎜（AWG22-26）	CJS(H)6X88TG□□Y 適合外被覆5.08-8.38㎜（AWG22-26）
補助工具	EGJT-1 （EGJTも使用可能）
左右45度アングルシールドジャック		CJ688TGY 適合外被覆5.08-8.38㎜（AWG22-24） CJSLRCAPIW-X 適合外被覆5.08-8.38㎜（AWG22-26）	CJSLR6X88TGY 適合外被覆5.08-8.38㎜（AWG22-26）
補助工具	TGSJT
上下45度アングルシールドジャック		CJS688TG□□Y 適合外被覆5.08-8.38㎜（AWG22-24） CJSLRCAPIW-X 適合外被覆5.08-8.38㎜（AWG22-26）	CJSUD6X88TGY 適合外被覆5.08-8.38㎜（AWG22-26）
補助工具	TGSJT

JJアダプタ（中継コネクタ）

※商品名の□□には各シリーズのアルファベットが入ります。

工具	Cat5E	Cat6	Cat6A
通常径JJアダプタ	CC688□□	CC688□□	CC6X88□□
シールドJJアダプタ	CC6X88BL		CC6X88□□

ケーブル

工具	Cat5E	Cat6	Cat6A
通常径ケーブル	PUC5C04BU-CE 外径4.8㎜／単線 AWG24	PUC6C04BU-FE 外径5.8㎜／単線 AWG24	PUC6AHD04BU-EG 外径6.6㎜／単線　※ AWG23
細径ケーブル		PUD6C2804BU-CE 外径4.0㎜／単線 AWG28
シールドケーブル	PFC5504BU-G 外径6.1㎜／単線 AWG24	PFC6004BU-G 外径7.5㎜／単線 AWG23	PFC6X04BU-CEG 外径7.2㎜／単線 AWG23
※プラグを成端する際は専用型番SP6X88LHD-C(適合外被覆6.1-6.6mm)をご選択ください

ローゼット

※商品名の●には各シリーズの数字が入ります。

工具	Cat5E	Cat6	Cat6A
スプリングシャッター付ローゼットキット	JOQ●H500 CJH5E88TGIW組込済	JOQ●H600 CJH688TGIW組込済	JOQ●H6A00 CJH6X88TGIW組込済
補助工具	EGJT-1 （EGJTも使用可能）
ローゼットBOX 白	JOQ●0000
補助工具	組み合わせるジャックに応じた工具をお求めください

JISプレート※JISプレート本体は販売しておりません

※商品名の□□には各シリーズのアルファベットが入ります。

工具	Cat5E	Cat6	Cat6A
JISプレート用ジャックキットアダプタ色：オフホワイトシャッター色：透明	JASSP58IWY カテゴリ5Eジャック組込済 1箱（10個入）に一つ CJT添付	JASSP6TGIW CJ688TGIW組込済 CJRCAPIW（左右90度）添付	JASSP6ATGIW CJ6X88TGIW組込済 CJRCAPBU(左右90度)添付
補助工具	CJT （プライヤー可）	EGJT-1 （EGJTも使用可能）
JISプレート用ジャックキットアダプタ色：白シャッター色：白	JAOSSP58MWY カテゴリ5Eジャック組込済 1箱（10個入）に一つ CJT添付	JAOSSP6TGMW CJ688TGIW組込済 CJRCAPIW（左右90度）添付	JAOSSP6ATGMW CJ6X88TGIW組込済 CJRCAPBU(左右90度)添付
補助工具	CJT （プライヤー可）	EGJT-1 （EGJTも使用可能）
JISプレート用ジャックキットアダプタ色：赤／青／黄／緑シャッター色：赤／青／黄／緑	JAOSSP58□□ カテゴリ5Eジャック組込済 1箱（10個入）に一つ CJT添付	JAOSSP6TG□□ CJ688TGIW組込済 CJRCAPIW（左右90度）添付	JAOSSP6ATG□□ CJ6X88TGIW組込済 CJRCAPBU(左右90度)添付
補助工具	CJT （プライヤー可）	EGJT-1 （EGJTも使用可能）
JISプレート用アダプタアダプタ色：オフホワイトシャッター色：透明	CMASSP5IW-X	CMASSP6IW-X	CMASSP6AIW-X
補助工具	組み合わせるジャックに応じた工具をお求めください
JISプレート用アダプタアダプタ色：白シャッター色：白	CMAOSSPLMW-X		CMAOSSP6AMW-X
補助工具	組み合わせるジャックに応じた工具をお求めください
JISプレート用アダプタアダプタ色：赤／青／黄／緑シャッター色：赤／青／黄／緑	CMAOSS□□ーX
補助工具	組み合わせるジャックに応じた工具をお求めください
JISプレート用アダプタシャッターなしアダプタ色：オフホワイト	CMAIW-X
補助工具	組み合わせるジャックに応じた工具をお求めください

パッチパネル

工具	Cat5E	Cat6	Cat6A
モジュラーパッチパネルキット 24ポート	CPPK24BLY CJ588BLY組込済	CPPKL6G24WBL CJ688TGBL組込済補助工具EGJT-1添付	CPPKL6ATG24WBL CJ6X88TGBL組込済補助工具EGJT-1添付
補助工具	CJT （プライヤー可）	EGJT-1 （EGJTも使用可能）
モジュラーパッチパネルキット 48ポート	CPPK48BLY CJ588BLY組込済	CPPKL6G48WBL CJ688TGBL組込済補助工具EGJT-1添付	CPPKL6ATG48WBL CJ6X88TGBL組込済補助工具EGJT-1添付
補助工具	CJT （プライヤー可）	EGJT-1 （EGJTも使用可能）
JJアダプタパッチパネルキット	CP24688BL CC688BL組込済	CP24688BL CC688BL組込済	CP246X88BL CC6X88BL組込済
補助工具	なし
モジュラーパッチパネル枠	CPP24WBLY 24ポート CPP48WBLY 48ポート
補助工具	組み合わせるジャックに応じた工具をお求めください
ラベル付モジュラーパッチパネル枠	CPPL24WBLY 24ポート CPPL48WBLY 48ポート
補助工具	組み合わせるジャックに応じた工具をお求めください
高密度モジュラーパッチパネル枠	CPP48HDWBLY 48ポート CPP72FMWBLY 72ポート
補助工具	組み合わせるジャックに応じた工具をお求めください ※シールドジャック実装不可
シールド対応モジュラーパッチパネル枠	CP24BLY 24ポート CP48BLY 48ポート ※取り外し工具CPT添付
補助工具	組み合わせるジャックに応じた工具をお求めください
