長距離の無線通信を可能にするミリ波。Sikluはイスラエルに本社を置く、
世界45か国以上、120,000台以上の
システムが採用されている、
ミリ波市場のトップシェアを持つメーカーです。
こんな課題ありませんか？
長距離インフラの構築
- 長距離の配線工事は
コストがかかる - 工程が長く手間もかかる
監視カメラ通信インフラ
- 駐車場にカメラ設置
したいが監視室が
離れて
いて配線できない - AP（Wi-Fi）では映像が
コマ落ちする
公衆Wi-Fi用幹線
- 観光地、商店街へ
公衆Wi-Fiを構築したい - 大勢の観光客から
接続があるので
通信帯域を
確保したい
Wi-Fi混雑時
- 屋外無線は既に電波が
飛び交っており干渉する - Wi-Fi構築後、外来波の
影響で通信できなくなる
Sikluギガビット無線システム
が解決します
Siklu
Multi Haul
TG
シリーズ
【最大1対15(×4)通信】
New
Siklu
Multi HaulTGシリーズ
【最大1対15(×4)通信】
【最大1対15(×4)通信】
New
-
Wi-Fi電波との
干渉なし -
PoE給電
インターフェース
ポート付 -
使用周波数帯域
ミリ波
（60GHz）は
免許不要
Base Unit（親機）
N367
- 水平方向90°をカバーするアンテナ×4枚内蔵(360°)
-
最大スループット約15Gbps
（3.8Gbps/セクタx4） -
最大60台
（15台/セクタ×4セクタ）の子機を収容 - PoE出力
-
Node機器間での
メッシュ接続可能ー開発中ー
【インターフェース】
-
1ETH1 : RJ-45 10/5/2.5/1GbE with PoE-In
PoE-In 802.3bt：
55W POE-Out未使用
90W POE-Out使用
- 2ETH2 : RJ-45 1GbE with PoE-Out 35W
- 3ETH3 : SFP+(10GbE)
N265
- 水平方向90°をカバーするアンテナ
- 最大スループット3.8Gbps
- 最大15台の子機収容
- PoE出力
-
Node機器間での
メッシュ接続可能ー開発中ー
【インターフェース】
-
1ETH1 : RJ-45 10/5/2.5/1GbE with PoE-In
PoE-In 802.3bt：
27W POE-Out未使用
90W POE-Out使用
- 2ETH2 : RJ-45 1GbE with PoE-Out 63W
- 3ETH3 : SFP+(10GbE)
Terminal Unit（子機）
T265
- アンテナ内蔵
- 最大通信距離250m
- 最大スループット3.8Gbps
-
ビームフォーミング
(アンテナの方向調整不要) - PoE出力
【インターフェース】
-
1ETH1 : RJ-45 2.5/1GbE with PoE-In
PoE-In 802.3bt：
27W POE-Out未使用
90W POE-Out使用
- 2ETH2 : RJ-45 1GbE with PoE-Out 63W
- 3ETH3 : SFP+(10GbE)
T260
- アンテナ内蔵
- 最大通信距離250m
- 最大スループット1Gbps
-
ビームフォーミング
(アンテナの方向調整不要)
【インターフェース】
-
1ETH1 : RJ-45 1GbE with PoE-In
PoE-In 802.3at : 13W
T280
- アンテナ分離型(0.5/1ft)
- 最大通信距離380m(下り1Gbps、1ft)
- 最大スループット3.8Gbps
- PoE出力
-
T280同士で1:1通信が可能、
最大通信距離1000m以上(1ft)
【インターフェース】
-
1ETH1 : RJ-45 5/2.5/1GbE with PoE-In
PoE-In 802.3bt :
27W POE-Out未使用
90W POE-Out使用
- 2ETH2 : RJ-45 1GbE with PoE-Out 63W
- 3ETH3 : SFP+(10GbE)

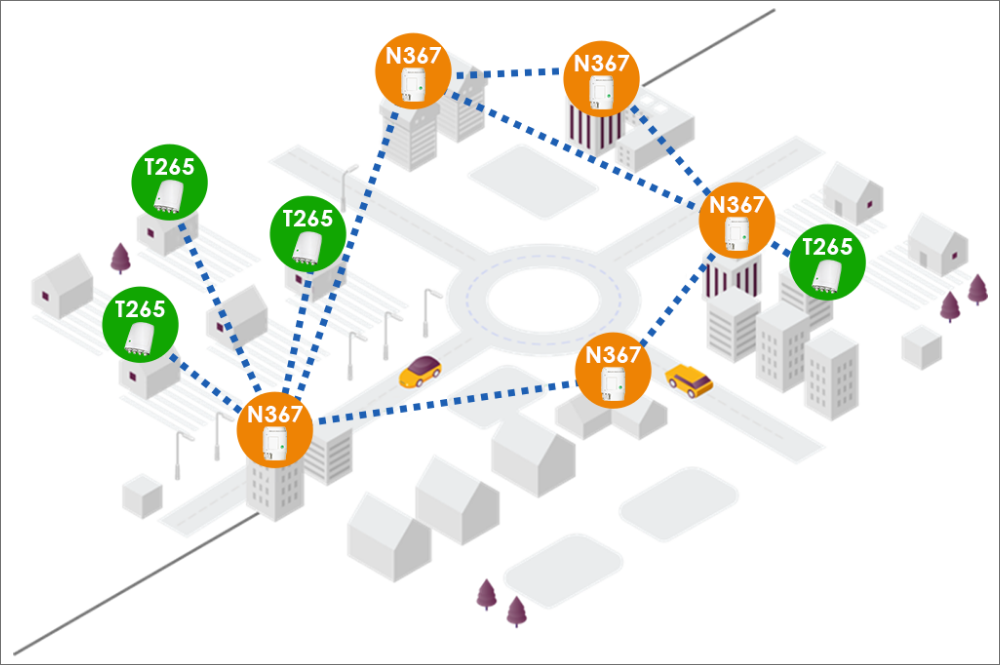

Multi Haul™TGが実現する
拡張性のある無線ネットワーク
拡張性のある無線ネットワーク
より柔軟に様々な要件に沿う1対多の
高速長距離無線環境が整えられるようになりました！
高速長距離無線環境が整えられるようになりました！

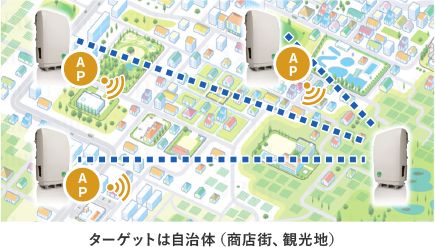

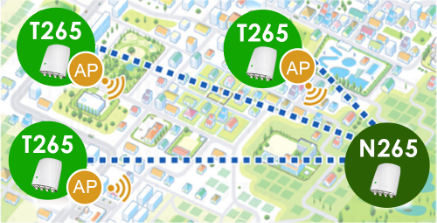

公衆Wi-Fi用幹線
- AP（Wi-Fi）と組合せ、観光地を
Wi-Fiスポット - Wi-Fiスポットの幹線は合計
3.8Gbps確保でき、通信は安定
商品の詳細については弊社営業担当、
または以下のお問い合わせフォームより
件名「10.無線LANに関する問い合わせ」
をご選択の上、ご連絡ください。
または以下のお問い合わせフォームより
件名「10.無線LANに関する問い合わせ」
をご選択の上、ご連絡ください。
SikluEther Haul【最大1対1通信】
-
Wi-Fi電波との
干渉なし -
PoE給電
インターフェース
ポート付 -
使用周波数帯域
ミリ波（60GHz）は
免許不要

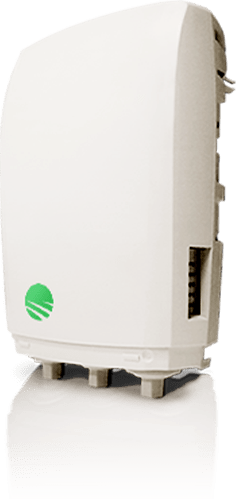

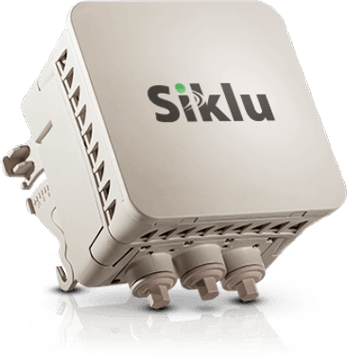

EH-600 TX
- 最大スループット 1Gbps
- 最大通信距離 1km
【インターフェース】
-
1ETH1 : RJ-45 1GbE with PoE-In
PoE-In 802.3bt :
26W POE-Out未使用
79W POE-Out使用 - 2ETH2 : RJ-45 1GbE with PoE-Out 40W
- 3ETH3 : RJ-45 1GbE with PoE-Out 13W
- ※ETH2/3については、設定次第で26WずつPoE-Outも可能
Ether Haulが実現する
無線ネットワーク
無線ネットワーク

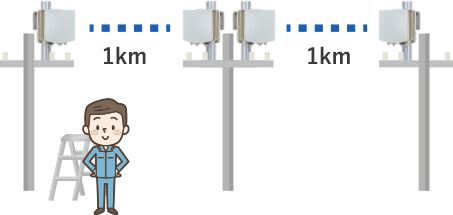

長距離インフラの構築
- 機器同士を向い合わせるだけの
簡単設置 - ポールなどの設置と機器取付、
設定だけのため、短工期に！

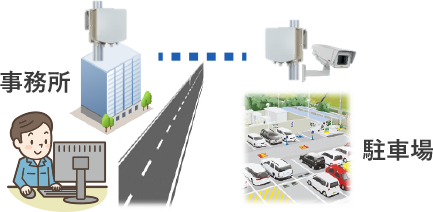

監視カメラ通信インフラ
- 機器同士を向い合わせるだけの
簡単設置 - ポールなどの設置と機器取付、
設定だけのため、短工期に！

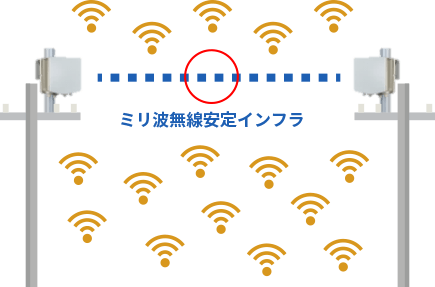

Wi-Fi混雑時
- ミリ波無線はWi-Fiと違う周波数
帯域のため、既に飛び交っている
電波と干渉することなく、安定した通信を提供 - ミリ波無線はWi-Fiと違う周波数帯域のため、
- 既に飛び交っている電波と干渉することなく、
安定した通信を提供
検証結果紹介

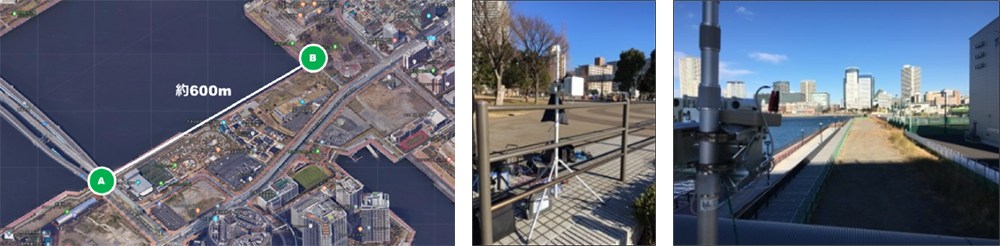

某現場検証結果 検証１（EH-600TX）
『距離：約600m 場所：都内』 川を挟んだ某所にて、
1対1の無線通信を行う。
結果

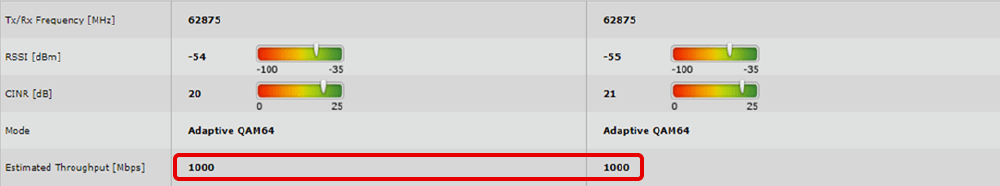

GUI画面
GUI画面

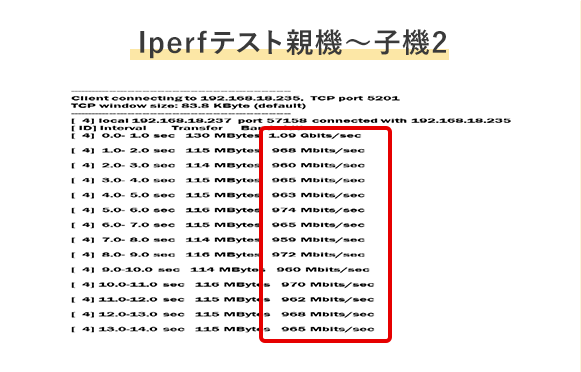

実測値結果
約1Gbps
約1Gbps

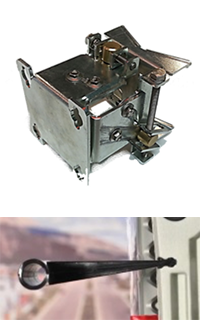

設置・設定方法

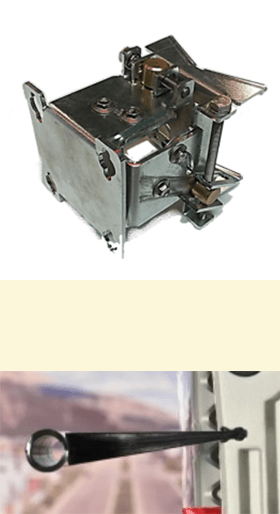

設定・角度・調整方法

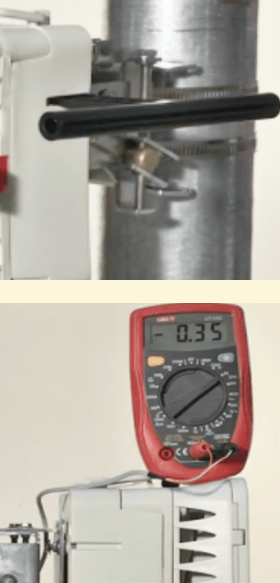

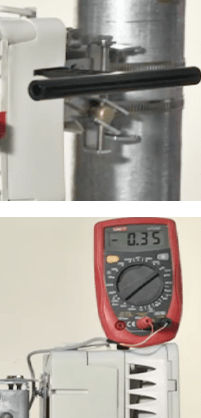

RSSIの調整
- EH-600TXに添付のスコープを取り付け後方から覗き見し、
相手方が見えるように角度調整 - Ethポート3に添付されているRJ-45リード線を接続し、赤黒ピンを電圧計に接続（黒COM、赤V)
- 電圧計の測定単位（ダイヤル）を直流20Vにします。画面上に表示される電圧×100がRSSIとなる
- 相手方のEH-600TXにて、上記のステップを繰り返すことで理想値に近くなる

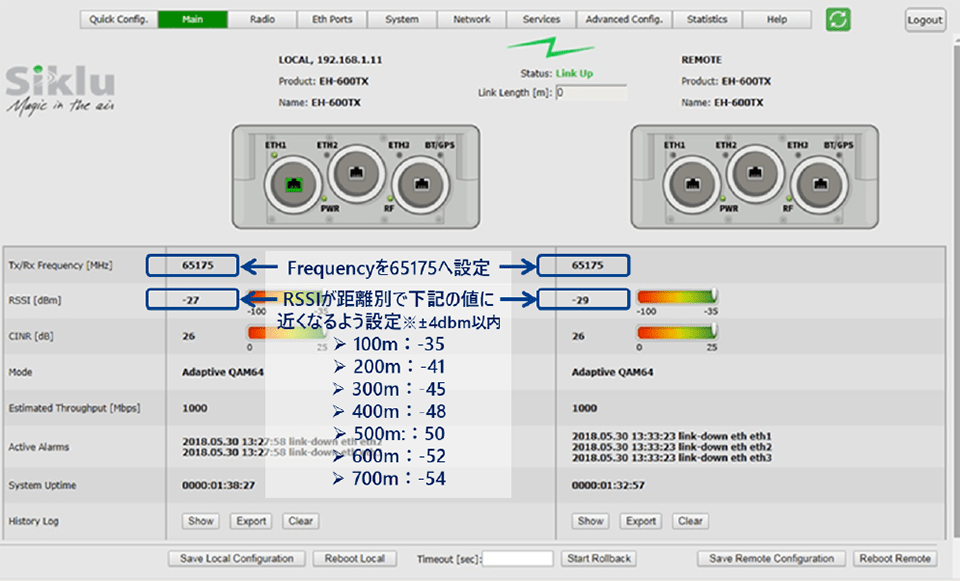

EH-600TX設定画面
Siklu 取り付け方法はこちらから
EtherHaul
MultiHaul(※MultiHaul-TGの従来機の参考動画になります)
ミリ波とは

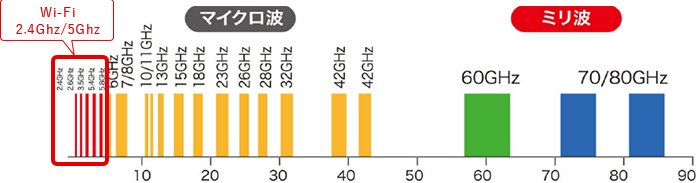

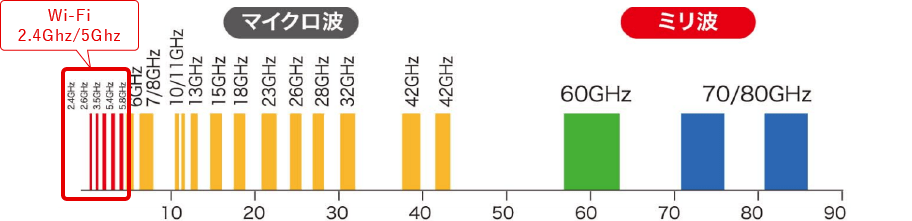

無線周波数帯域
ミリ波の特徴
- 直進性が強い
- 伝送容量が大きい
- 長距離伝送が可能
- Wi-Fiとは違う周波数帯域
のため干渉なし
- Wi-Fi電波は多く飛び交っており
電波干渉のリスクが高い - ミリ波無線は60GHz帯であり
(Wi-Fi:2.4GHz・5GHz)周波数帯域
が違う為、
干渉の心配なし
V-Band (60GHz)
- 9GHzの使用可能帯域
（日本:57-66GHz） - 免許なし
E-Band (70／80GHz)
- 10GHzの使用可能帯域
（日本:71-76、81-86GHz） - 免許あり
