LAN配線材料編


PANDUITロゴ【数量限定】無償サンプル提供キャンペーン!




GOYOUでは、パンドウイット社のRJ45 かんたん成端モジュラープラグのサンプルをご用意しました!
プラグ・ケーブル・成端工具・取扱説明書がセットになっております。
「材料の選定段階で悩んでいる」、「実物を見て検討したい」とお悩みのお客様は、
サンプルのご用意が僅かなため、お早めにご連絡ください!

サンプルご希望の方は、以下お問い合わせフォームより、
件名「GIGAスクール構想案件に関するお問い合わせ」をご選択の上、
会社名・氏名・電話番号・メールアドレスと、
「GIGAスクール案件名」および「サンプル希望」の旨を内容欄へご入力ください。


文部科学省 要求概要


■工事が必要となるケーブルはカテゴリー6A以上対応
■各教室の壁面等の情報コンセント及び無線LANアクセスポイントまでの配線を実施
 将来的に10Gbpsでの通信を見据えた対応を行う
 文部科学省ホームページ 「GIGAスクール構想の実現パッケージ」「標準仕様書」より抜粋


ご提案構成イメージ

業界No.1商社のサンテレホンだから出来る!


配線ケーブル/モジュラージャック/パッチコード等の配線材料

 標準仕様書/規格に準拠した、製品をご提案させていただきます。
 お客様の要求に応じてコスト/施工性/納期を最適な形でトータルコーディネート致します!

規格準拠を証明するネットワークケーブルテスタ

 配線システムにより、必要となる測定が異なります。対応テスタをご提案します。


メーカー別にご紹介


▼ ご覧になりたいメーカーをクリックしてください



フルークネットワークスロゴ 業界標準!各測定に対応したケーブルテスタ


 特徴・強み


■仕様要件・性能を満たしていることの証明するレポートの提出が必要となる
 カテゴリー6A(Cat 6A)以上のケーブル 、PoE給電に対応可能なLANケーブル
 10GEに対応した光ファイバー・ケーブルの測定が可能

■パーマネントリンク/チャネルリンク/パッチコードの各構成での測定が可能

 参考商品

●DSX-8000/5000 ケーブルアナライザー DSX-8000/5000 ケーブルアナライザー ●DSX-PC6AS パッチコードアダプタ(Cat6A用) DSX-PC6AS パッチコードアダプタ(Cat6A用)

※MPTL測定の際はパッチコードアダプタもしくは専用測定コード等が必要となります。



R&Mロゴ Cat6Aソリューション


10GIGA対応 UTP 製品のご紹介
校内使用に最適なPoE対応、高安全性、環境に易しい製品群

 特徴・強み


■十分な生産、製造、提供キャパシティー(ヨーロッパ及びアジアの複数製造拠点)
■国内含む豊富な出荷実績
■ケーブル外皮には燃焼しても有毒ガスを発生させない、低煙ゼロハロゲン (LSZH)ジャケット使用
■カテゴリ、種別(STP/UTP)を問わない共通仕様
■将来性を見据えた長期信頼性、拡張性に優れた製品仕様 (IDC、4PPoE対応製品等)
■現場施工容易性
■セキュリティー対応等豊富なアクセサリ類



 参考商品


■Cat.6A U/UTP WARP配線ケーブル
 ●エイリアンクロストーク(ANEXT) を低減する不連続遮蔽テープ構造
 ●接地アース処理、及び現場でのエイリアンクロストーク測定不要





■Cat.6A UTPパッチコード
 ●配線ケーブル同様のWARPケーブル仕様 外皮:LSZH
 ●R&M独自のIDC(圧接式)プラグを採用
 ●標準径、細径共ハイパワー(90w)4PPoE対応
  標準: 導体経:AWG26/7, 外径:6.0 mm
  細径: 導体経:AWG30/7, 外径:4.5 mm

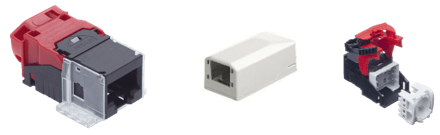

■Cat.6A U/UTP モジュラージャック
 ●容易な成端作業:ジャック本体とワイヤーキャップの2点構成
 ●工具不要のツールレス設計(多成端用の補助工具も用意)
 ●再成端可能(4回)、ショートリンク(5m)保証
 ●エイリアンクロストークを低減するメタルチップ入りボディ
 ●豊富な周辺製品類(業界最小サイズコンパクトアウトレット等)





■Cat.6A 現場成端プラグ(FM45)
 ●豊富な採用実績、専用工具不要のツールレス設計
 ●高性能IDC(圧接)技術を採用
 ●AP (Wi-Fi) やスイッチ等各種機器とのダイレクト接続に最適






PANDUITロゴ Cat6Aソリューション


UTPソリューションによる10GIGA配線の実現
~よりかんたんに確実な構成をご提案~

 特徴・強み


■UTPケーブル(独自開発したAXテープテクノロジを採用)
 ●業界最小径Cat6Aケーブル(6.6mm AWG23採用)
 ●UTPと同等の取扱い(エイリアンクロストークの測定を排除/接地アース不要)
 ●最大チャネル長:100m、最大パーマネントリンク長:90m
 ●PanduitCat6A製品の市場での実績は10年以上
 ●Panduitシステム保証にも対応
 ●通信興業㈱様、冨士電線㈱様も同等のAXテープを採用




■現場成端も効率的で高品質な作業を可能に
 ●プラグもジャックも簡易工具で確実で均一な成端が可能
 ●新発売のかんたんプラグは、2ピース構造でより効率的に、作業コストを改善
 ●かんたんプラグはMPTL構成、PoE++に対応
 ●テストコード(FP6X88TC)を使用し、MPTLをパーマネントリンクで測定可能




 参考商品

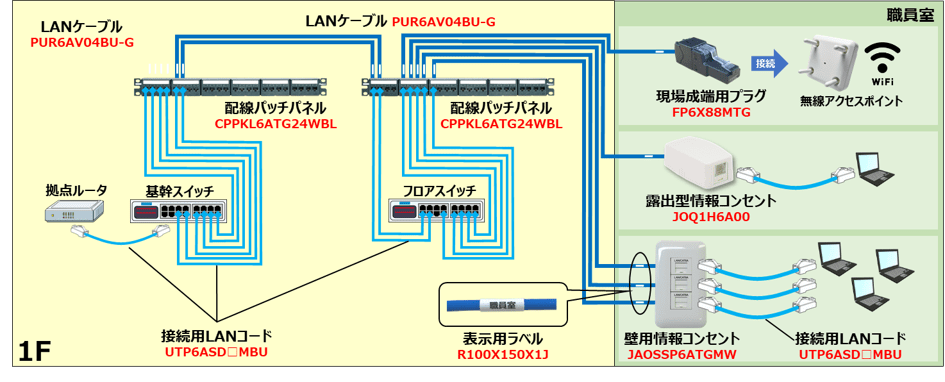

■文部科学省 標準仕様書より ~校内配線におけるPanduit製品~






コムスコープロゴ Cat6Aソリューション


10G通信を最適化するCat.6A UTP配線ソリューション
~高品質な配線を、より簡単に、確実に展開~

   特徴・強み

■10G通信を完全保証、第三者認証機関によるシステム保証付き
 ●国際規格認定の第三者認証機関であるIntertekとULによるケーブリング認証を取得
 ●メーカ保証だけでなく第三者機関による性能保証により安心な10Gネットワーク導入が可能

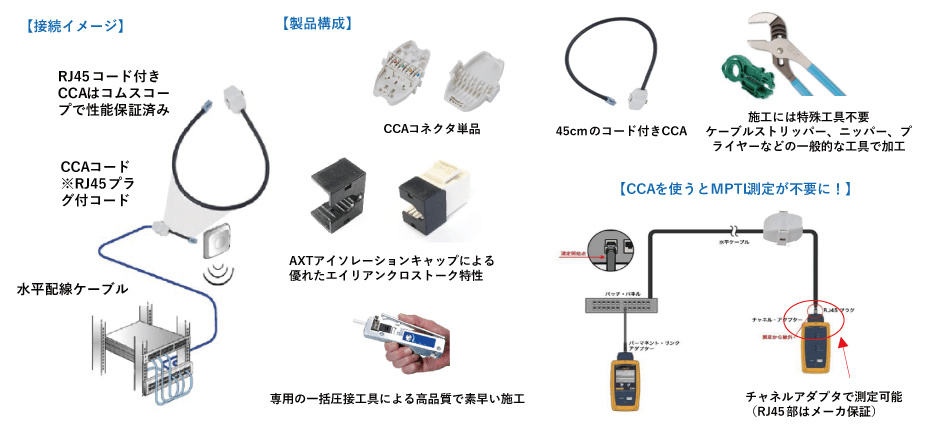

■無線Wi-FiやIPカメラ向けに最適なCCA(シーリングコネクタ)
 ●高速無線Wi-Fi、IPカメラ、デジタルサイネージ向けに、簡単で高品質なCat.6A配線を提供
 ●RJ45プラグのサイズが小さいので、接続されるデバイスの形状に依存なく安心な接続を提供
 ●CCAは、MPTL測定で必要なパッチコードアダプタが不要な低コストな測定を実現


■革新的なエイリアンクロストーク(AXT)特性を実現するケーブリング
 ●特殊な非電導性テープによりケーブル細径化(φ6.9mm)と優れたAXT特性を実現
 ●最新のPoE規格、PoE++ (IEEE 802.3bt, Type 4)にも完全準拠
 ●ジャックは、新開発AXTアイソレーションキャップにより、優れたエイリアンクロストーク特性実現
 ●専用工具により施工も簡単


 参考商品


コムスコープ商品紹介



マサル工業ロゴ 施工場所に合わせた最適な配線モールをご提案

”需要が急速に高まり、案件が急増!
部材調達がスムーズに行えるか心配…”
といった問題を解決します!


校内LAN工事の配線カバーがまとめて揃う!
~スムーズな部材調達で、時間のロスを未然に防ぐ~

   特徴・強み

■断面の幅と高さが同じ3種類の配線カバーをご用意

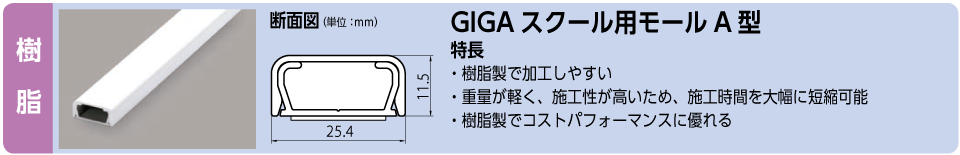

GIGAスクール用モールA型

GIGAスクール用モールA型

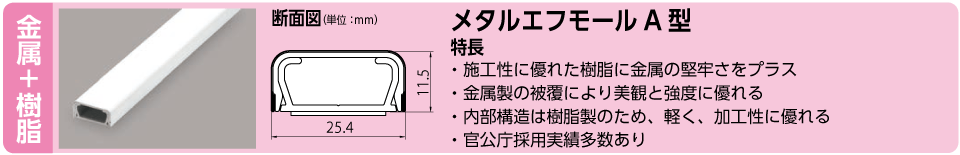

メタルエフモールA型

メタルエフモールA型

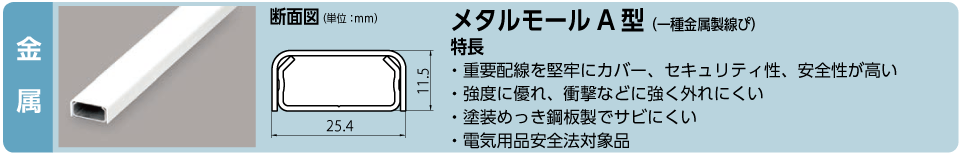

メタルモールA型

メタルモールA型


■Cat6A ケーブル許容曲げ半径 R32mmをクリアしています
 ▼GIGAスクール用モール付属品はCat6Aケーブルの許容曲げ半径に対応しています。

  ●GIGA スクール用モール付属品マガリ : 半径R50mm  マガリ
  ●GIGA スクール用モール付属品イリズミ : 半径R75mm イリズミ
  ●GIGA スクール用モール付属品デズミ : 半径R75mm  デズミ



■GIGA スクール用モール、メタルエフモール、メタルモールの接続付属品
 ▼各モールの外形寸法が同じのため、接続時には、違和感なく組み合わせることができます。

  マガリ使用例

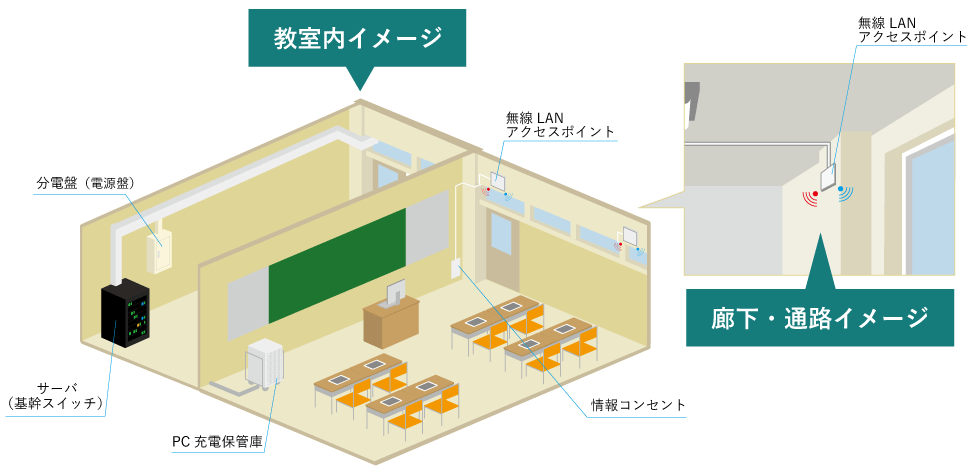

 校内イメージ

  マサル工業商品校内使用例


 校内LAN工事では露出する場所は配線モールなどで保護することが求められており、様々な配線箇所に異なる配線モールが使用されます。
 社会環境の急激な変化に合わせ、校内LAN工事の需要が急速に高まり、使用部材の調達が遅れる可能性や工期の短縮など、様々な要因によるトラブルも予想されます。
 マサル工業は「お客様のニーズに応え、社会に貢献します」をモットーに、「施工場所にあわせた最適な配線モール」をご提案することで、商品を探す手間や、一部材に偏らずに部材調達をスムーズに行えるため、時間のロスを未然に防げます。


 参考商品


■各種配線カバーラインナップ

  メタルモール メタルエフモール GIGAスクール用モール ニュー・エフモール

  ガードマンⅡ 軟質プロテクタ  エムケーダクトフリーコンセントシリーズ


他ラインナップの商品詳細はこちら
(マサル工業ホームページへ遷移します)




当ページ掲載商品についてのお問い合わせは
弊社営業担当窓口まで直接ご連絡いただくか、以下お問い合わせフォームより、
件名「GIGAスクール構想案件に関するお問い合わせ」をご選択の上、ご連絡ください。









GOYOU会員限定情報も近日公開予定


今後も随時、情報をアップデートして参ります。
GOYOU会員様限定の情報もご用意いたしますので、まだ会員登録がお済みでない場合はぜひお申込みください。
